3D сканер RangeVision Fenix
Метод сканирования: Оптический лазерный подсвет
Разрешение камер: 5 Мп
Количество камер: 2
Скорость сканирования: 4 800 000 точек/сек
Рабочее расстояние до объекта: 150 – 650 мм
Внесен в Госреестр средств измерений
Срок доставки:
от 3-х дней
Наличие:
на складе в Москве
по специальной цене
- Описание
- Технические характеристики
Описание

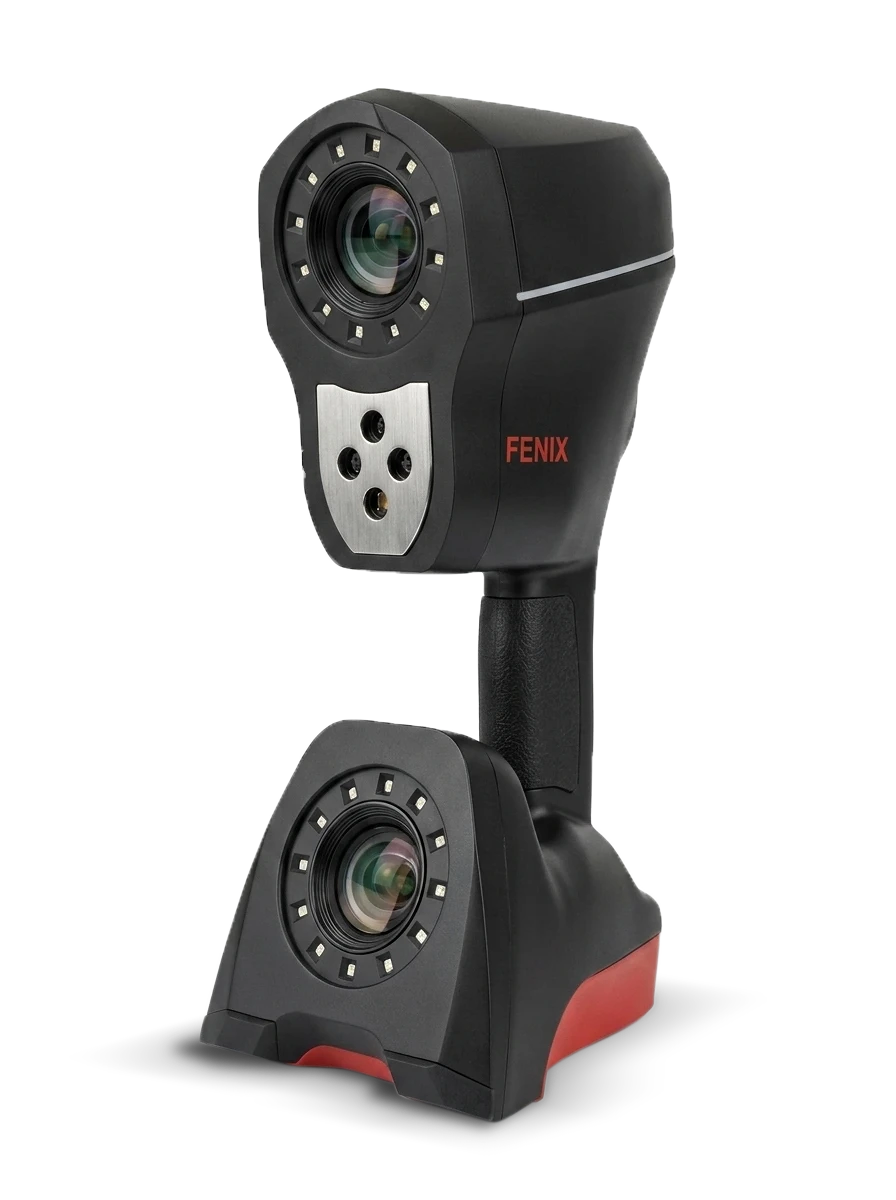

3D сканер RangeVision Fenix — российский высокоточный профессиональный ручной 3D-сканер метрологического класса с синими лазерами, разработанный для оцифровки объектов со сложной геометрией размерами от 5 см до 5 м в любых условиях освещения. Большая глубина резкости (рабочее расстояние от 150 до 650 мм) позволяет гибко подстраивать оборудование под габариты конкретной детали, экономит время при работе с крупными объектами и позволяет значительно реже использовать наклеиваемые маркеры. Устройство идеально подходит для оцифровки промышленных деталей и узлов для реверс-инжиниринга, контроля и измерений.
Большой диапазон областей сканирования
RangeVision Fenix обладает большим и гибким диапазоном областей сканирования, что позволяет эффективно оцифровывать предметы самых разных габаритов — от небольших деталей в 5 сантиметров до крупных объектов размерами до 5 метров. Повышенная глубина резкости существенно ускоряет оцифровку крупногабаритных объектов, сводя к минимуму необходимость в частом наклеивании позиционных маркеров
Четыре режима сканирования
Оператор может мгновенно переключать аппаратные режимы прямо во время работы, адаптируя сканер под сложную геометрию и особенности поверхности объекта. RangeVision Fenix позволяет работать в четырёх режимах:
Режим 14 (7 + 7) перекрестных лазерных линий с зоной сканирования 700х500 мм: Максимальная скорость оцифровки крупных объектов (кузова, корпуса) с минимальным количеством позиционных маркеров.
Режим 5 параллельных лазерных линий: Сверхвысокая детализация мелких элементов, резьбы, фасок и кромок без потери точности и эффекта «замыливания».
Режим одиночной линии (1 лазерная линия): Чистая съемка хромированных, глянцевых и бликующих поверхностей. Полностью устраняет паразитные переотражения лазерного луча без использования матирующего спрея.
1 линия + 1 камера: Специализированный режим для сканирования внутренних полостей, глубоких пазов, отверстий и выемок.
Особенности

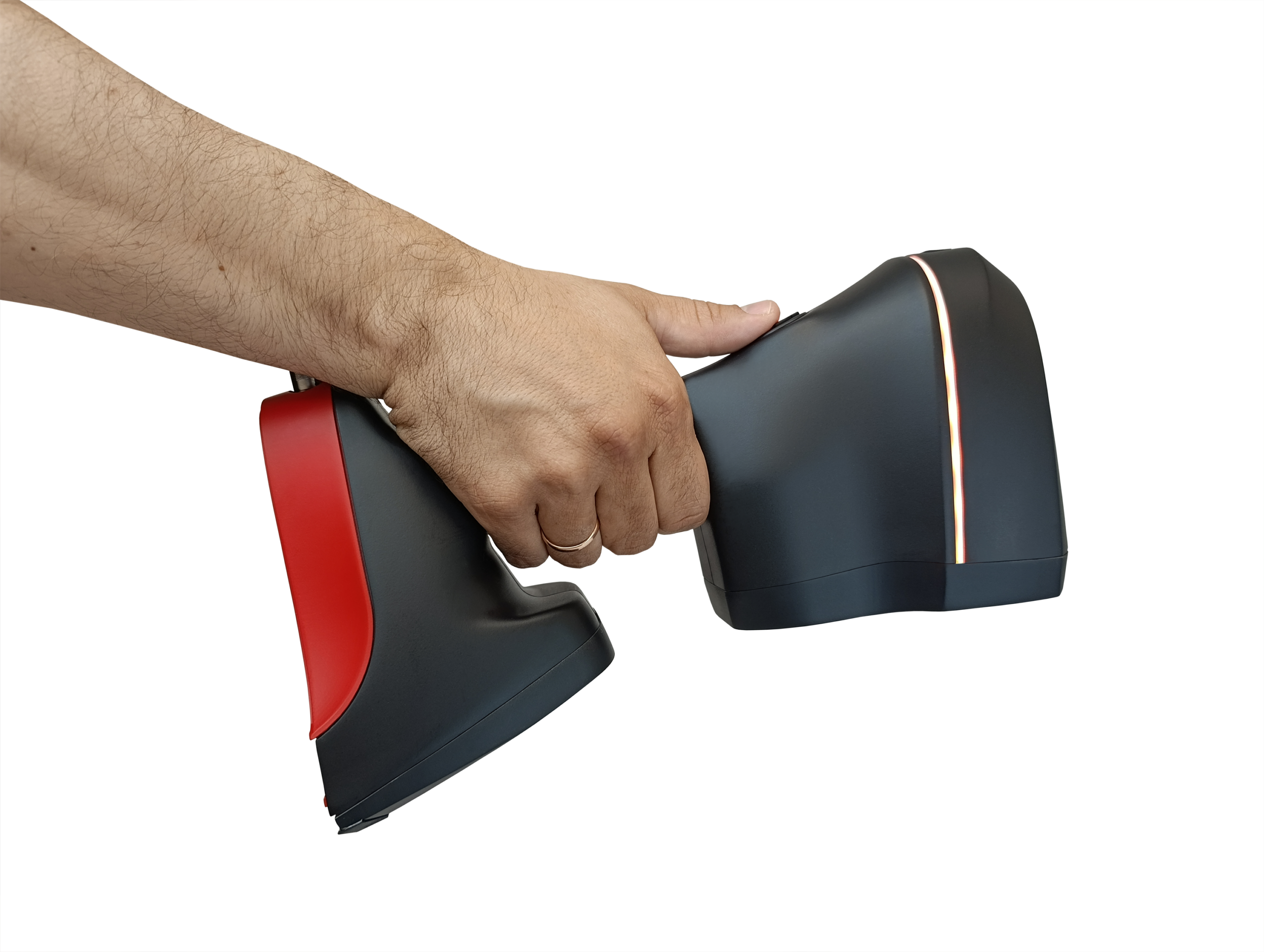

- Быстрое управление на корпусе: Кнопки и индикаторы позволяют менять настройки «на лету», не отвлекаясь от процесса сканирования.

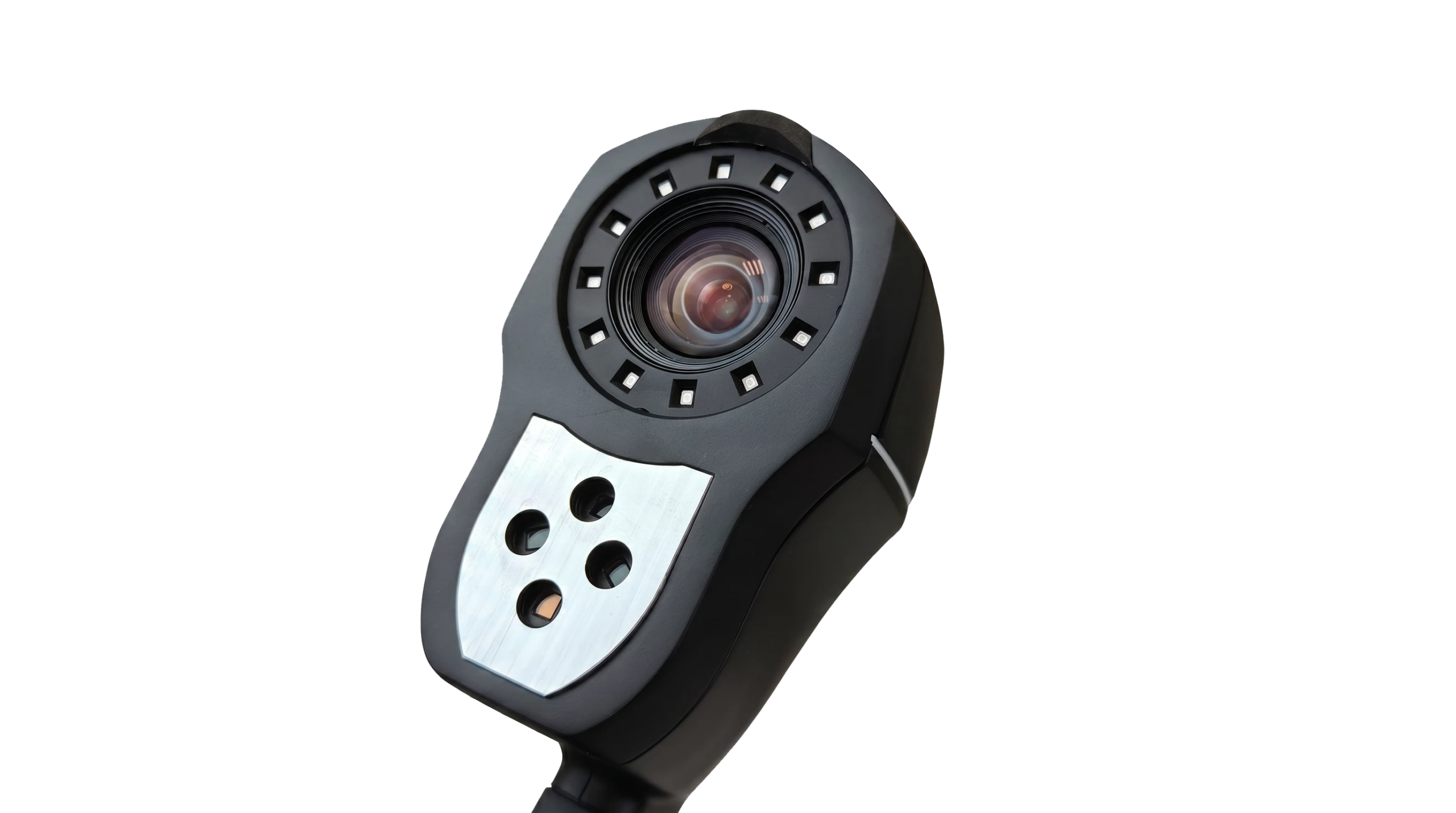

- Асферическая оптика с фильтрами: Уникальная светосильная система изолирует синий спектр, полностью исключая влияние цехового или внешнего освещения.
- Умный контроль дистанции: Встроенная светодиодная индикация помогает удерживать идеальное расстояние до детали без необходимости смотреть на экран ПК.
- Мобильность со съемными кабелями: Отсоединяемые провода упрощают транспортировку и повышают удобство работы на выезде.
Программная среда RV 3D Studio
RV 3D Studio — программное обеспечение для управления процессами оцифровки и постобработки данных, разработанное специально для линейки 3D-сканеров RangeVision. RV 3D Studio закрывает полный цикл производства цифровой модели в рамках одного интерфейса. Программная среда разделена на логические этапы работы, обеспечивая пользователя всеми необходимыми инструментами — от захвата кадра до контроля готовой геометрии.
Программа поддерживает 5 удобных режимов съемки под любые задачи:
- Базовый: стандартная съемка свободной геометрии.
- С маркерами: для точной сшивки крупных объектов.
- С поворотным столом: быстрая автоматическая оцифровка небольших предметов.
- Совмещенный (стол + маркеры): максимальный контроль точности при вращении.
- С текстурой: захват точной формы объекта вместе с его реальным цветом.
Набор инструментов позволяет быстро превратить «сырое» облако точек в готовую 3D-модель:
- Умная очистка и сглаживание: удаление шумов и выравнивание поверхностей.
- Автоматическое совмещение: быстрая сшивка отдельных ракурсов детали в единый объект.
- Оптимизация и упрощение: уменьшение веса файла без потери детализации.
- Заполнение отверстий: автоматическое закрытие «слепых» зон, куда не попал лазер.
- Отсечение плоскостью: быстрое удаление подложки или поверхности стола из кадра.
Программа избавляет от необходимости покупать сторонний софт для базового анализа:
- Проведение точных линейных и угловых измерений прямо внутри ПО.
- Первичный контроль геометрии полученной детали
RV 3D Studio сохраняет результаты во всех популярных промышленных форматах, которые полностью совместимы с любым CAD/CAM оборудованием:
- 3D-модели и сетки STL, OBJ, PLY, PTX, ASCII
- 2D-графика и отчеты: PDF, JPEG, PNG, BMP

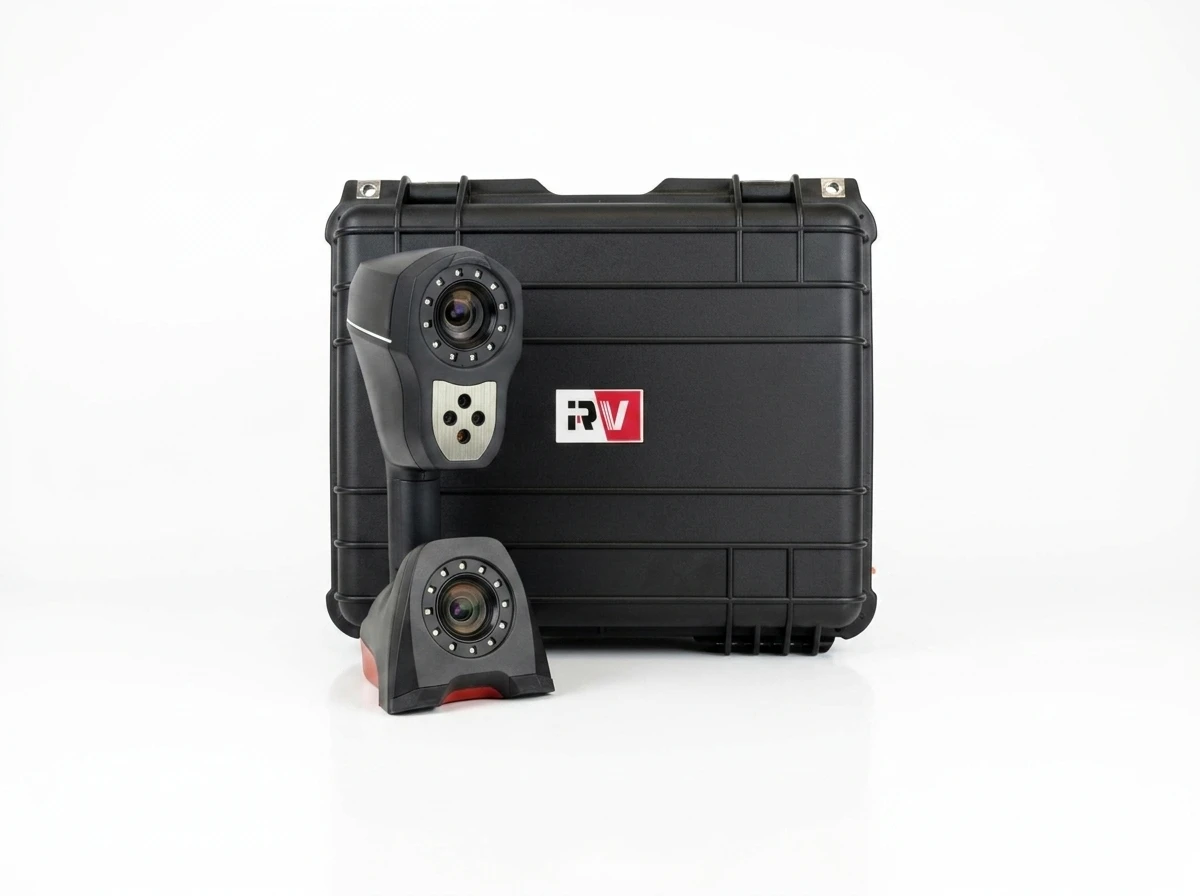

Оборудование поставляется в готовом к работе виде по принципу «всё включено». Для безопасного хранения и частых выездов весь комплект упакован в жесткий защитный кейс со специальным ложементом.
3D-сканер RangeVision Fenix разработан и серийно выпускается в подмосковном Красногорске на базе отечественной электроники. Устройство полностью отвечает строгим требованиям Постановления Правительства РФ № 719 и стандартам ТПП РФ. Управление аппаратным комплексом осуществляется через фирменное программное обеспечение RV 3D Studio, которое официально внесено в Реестр отечественного ПО Минцифры. В настоящий момент производитель ведет активную интеграцию модели RangeVision Fenix в Реестр российской промышленной продукции, что делает сканер надежным и независимым решением для отечественных предприятий и госзакупок.
